Ultimaker 3D打印机是来自荷兰、欧盟标准的桌上型工业设备,主要产线位于荷兰的Zaltbommel,作为通过ISO双认证的全球企业,必须确保提供给客户的每台Ultimaker 3D打印机皆为高效能、高质量生产;当然,Ultimaker也利用自家的3D打印工具来辅助生产。



​跨部门的质量与效率

组成Ultimaker 3D打印机的零件要先通过质量控管这一关,每个零件都经过测量和测试,以确保一切符合标准,少量订制件来自中国,其余大部分的零件皆来自欧洲。以轴承测试而言,如果轴承不是正圆或有弯曲、无法通过游标卡尺的检测,这个零件就会被注销,如果同一批货中有太多瑕疵品,则会向供应商整批退货。

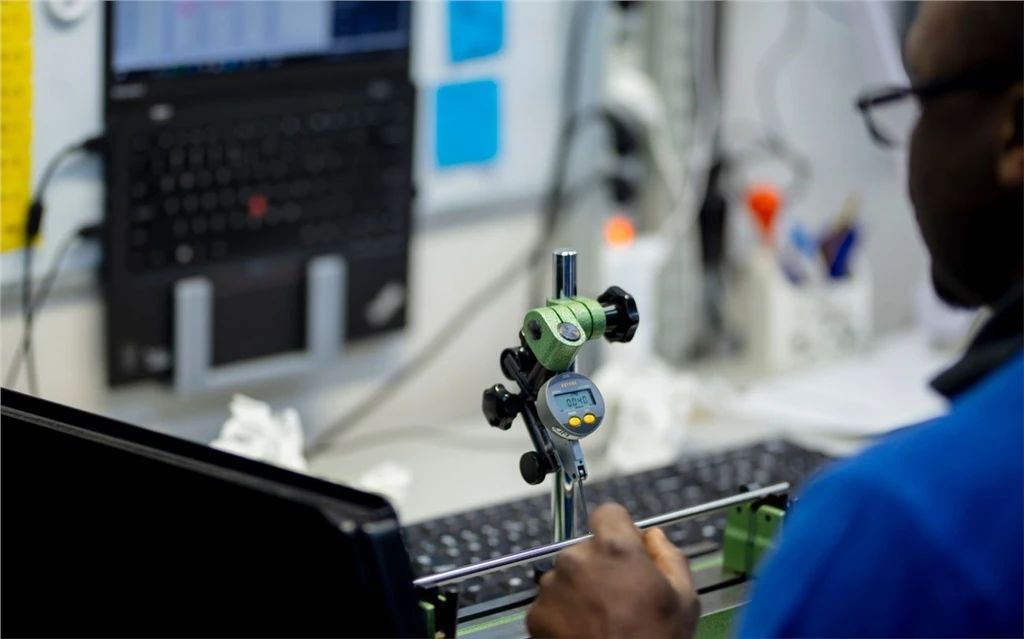

(用千分表检查轴承的质量)

 通过测试的零件会被分类到所属的仓储,在需要零件时由管理系统产生清单,员工会使用扫描机记录每个领取的项目,并自动从库存中扣除。

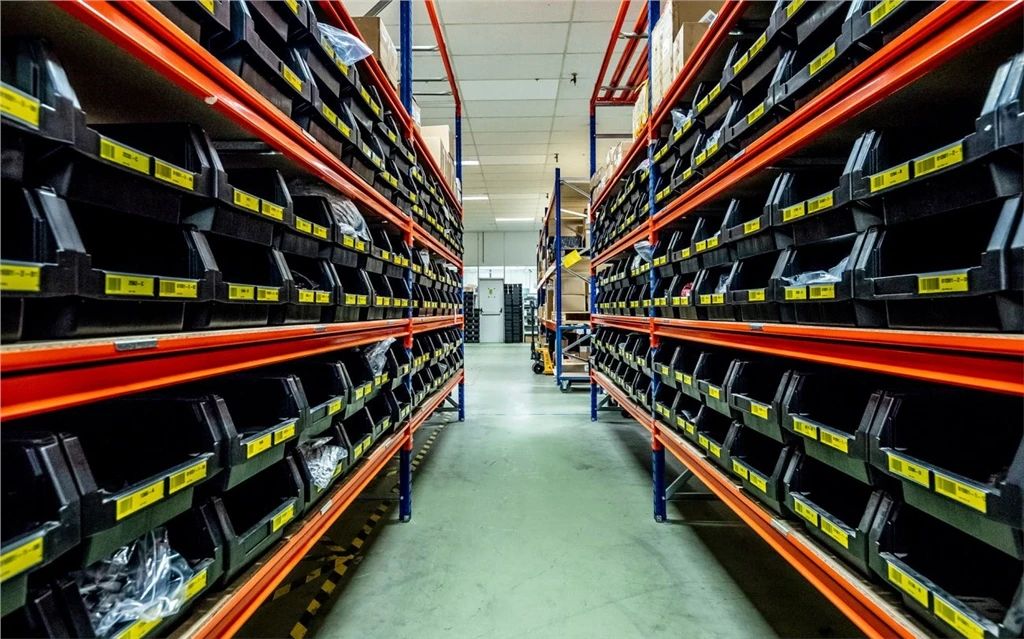

(通过测试的零件被分类存储在仓库中)

 组装一台Ultimaker 3D打印机得从一块外壳面板开始,在组装前每个面板都配有轴承、螺母和各个元件。制程中的每个步骤都记录在系统上,该系统在每个生产步骤的当下反馈相关数据,以便提高生产效率。

(在组装和检查之前,面板上装有配件)

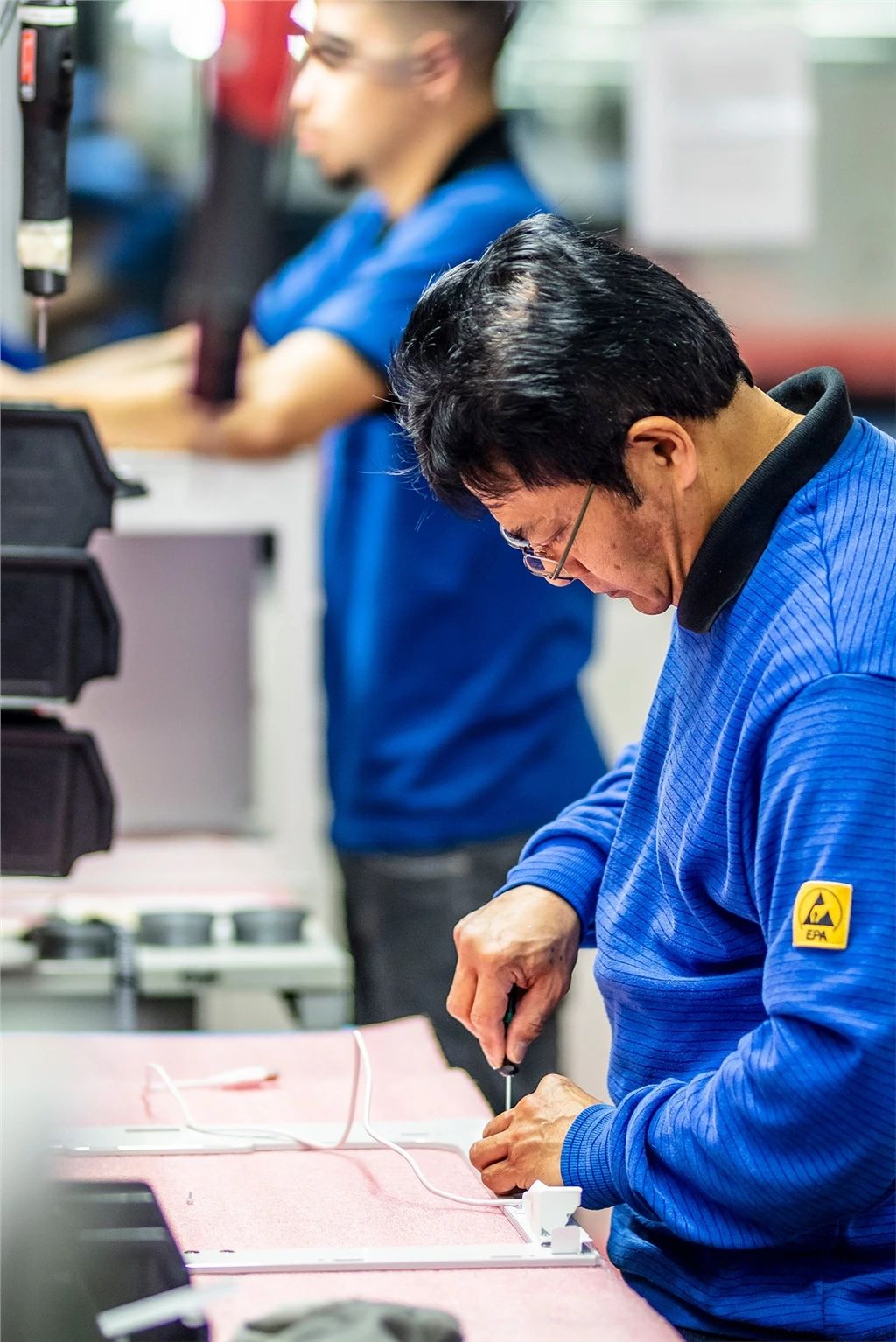

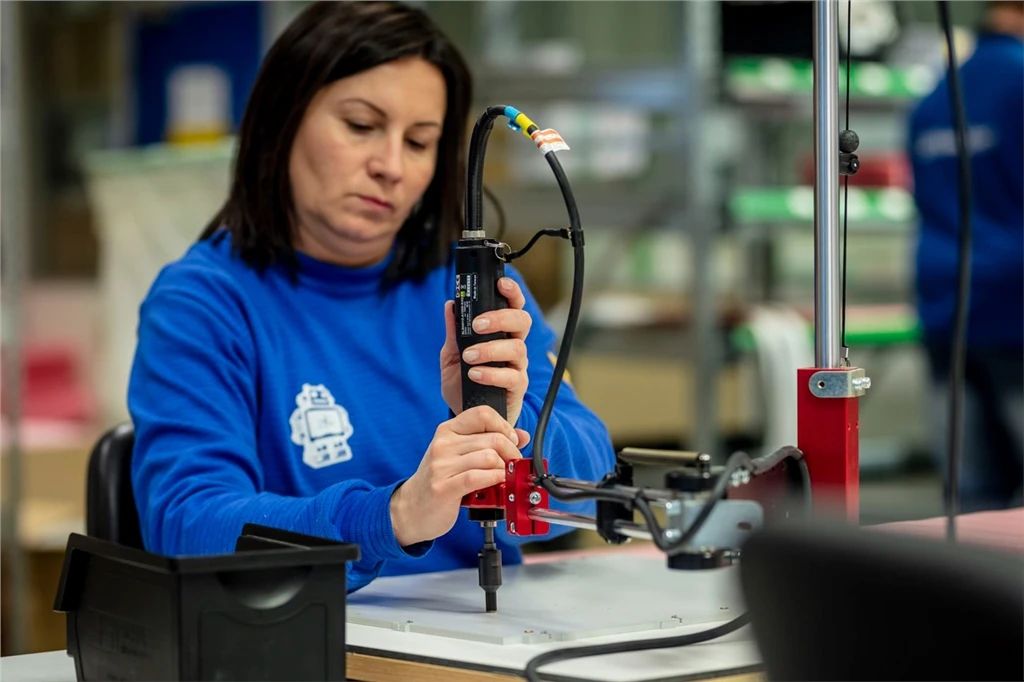

(组装工具的延伸杆可确保每个插入件完全垂直于组装面板)

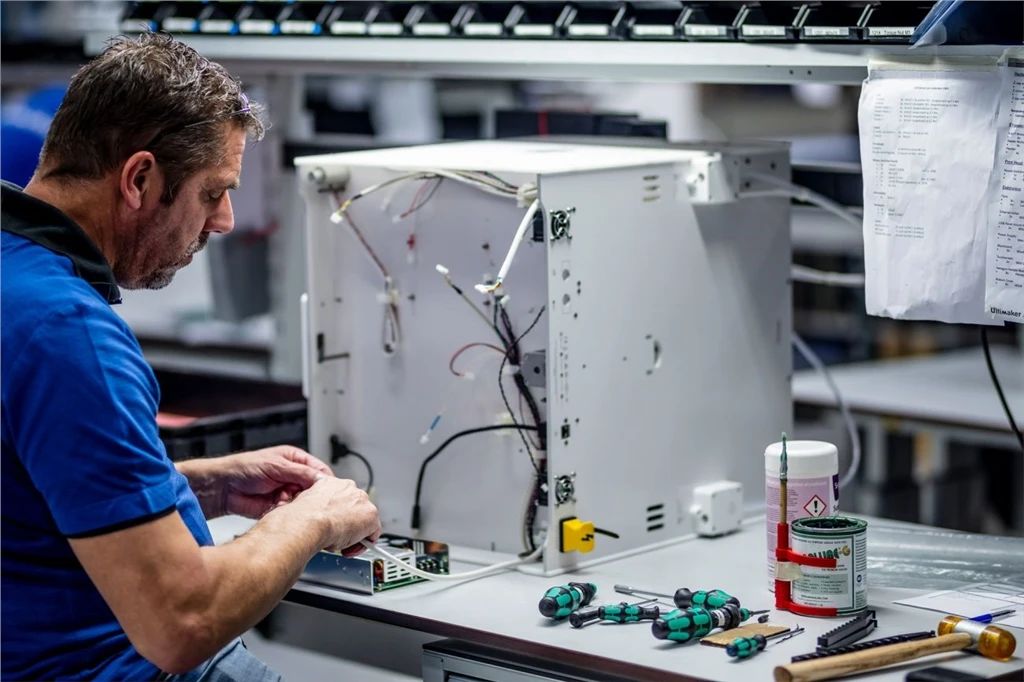

 组装好的框架必须完全放在平坦的表面上并且没有任何外观瑕疵。在认证后,送往主要生产区安装进料器、喷头和加热平台等部分;主要产区为完全抗静电环境,以避免破坏任何内部电子元件。

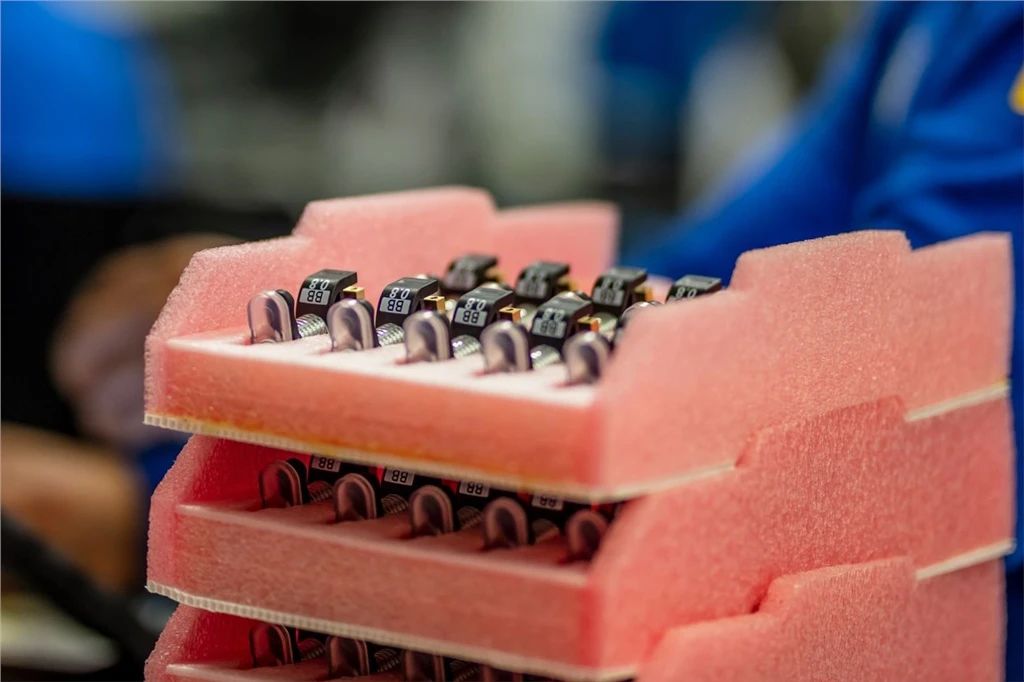

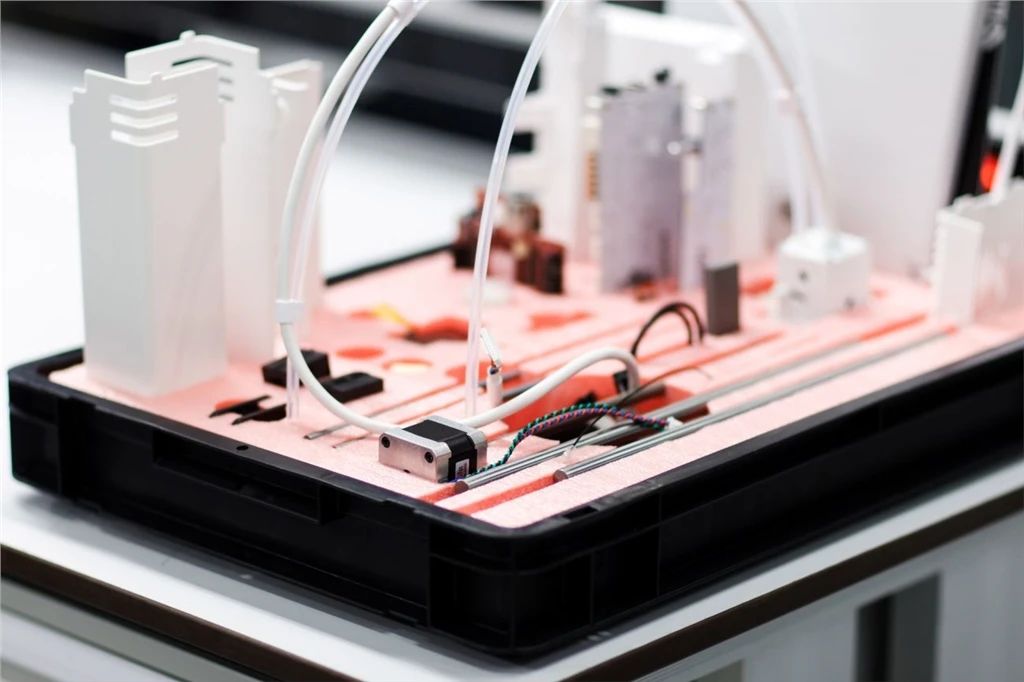

他们将保持生产效率的方法称为「poka-yoke──俗称「防呆」,组成3D打印机的每个零件都依序放置在专属的泡棉隔层内。这种方式让作业员可以快速发现错误或瑕疵的零件,让外观相似的零件不易混淆,例如:不同长度的轴承只能放进专属的隔层里。

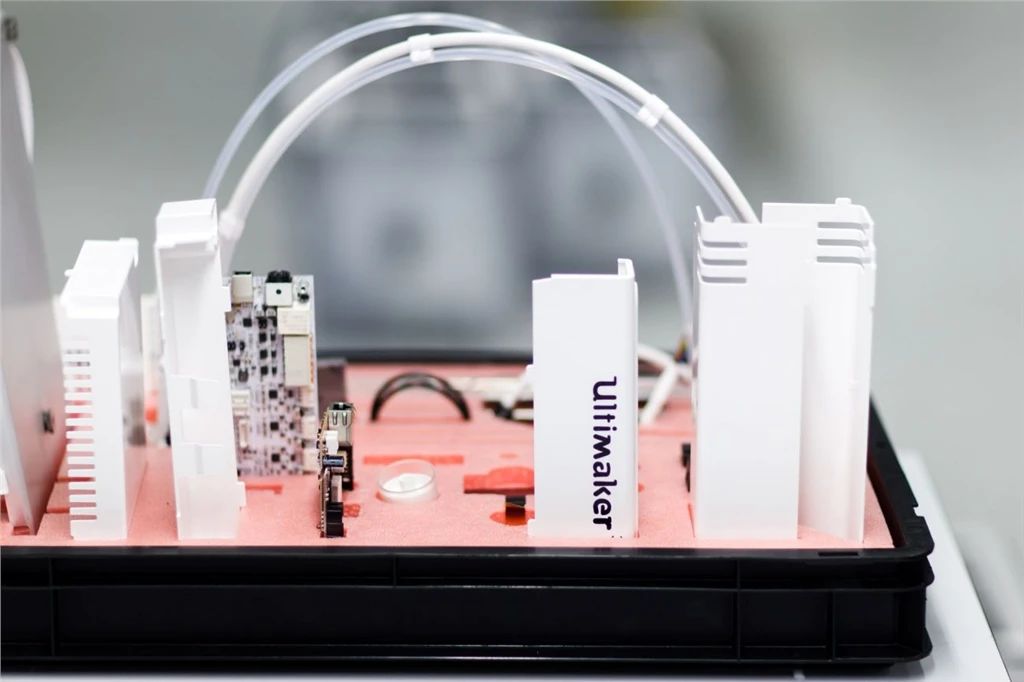

泡棉隔层会按照组装的顺序堆栈在箱子里,最上层的零件必须在下一层开始之前全部安装到3D打印机内,以维持产线顺畅。

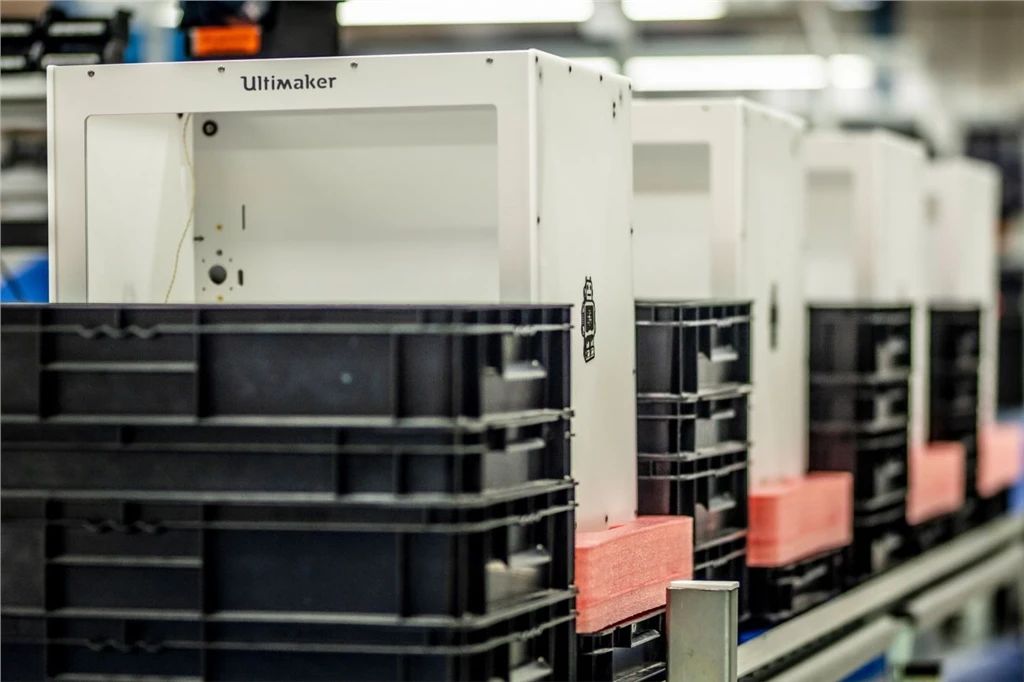

(面板和零件从滚筒输送带运送至生产区、准备装配。)

(润滑油罐旁的3D打印刷架让上油更方便、油刷也不会遗失或沾黏。)

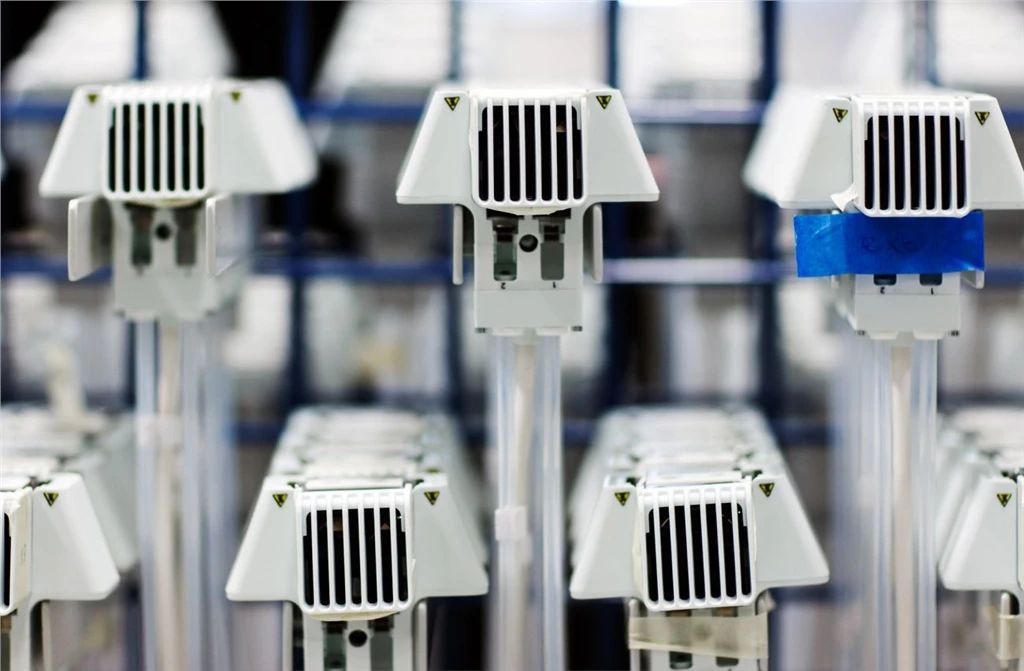

 (准备安装的Ultimaker 3的打印机喷头)

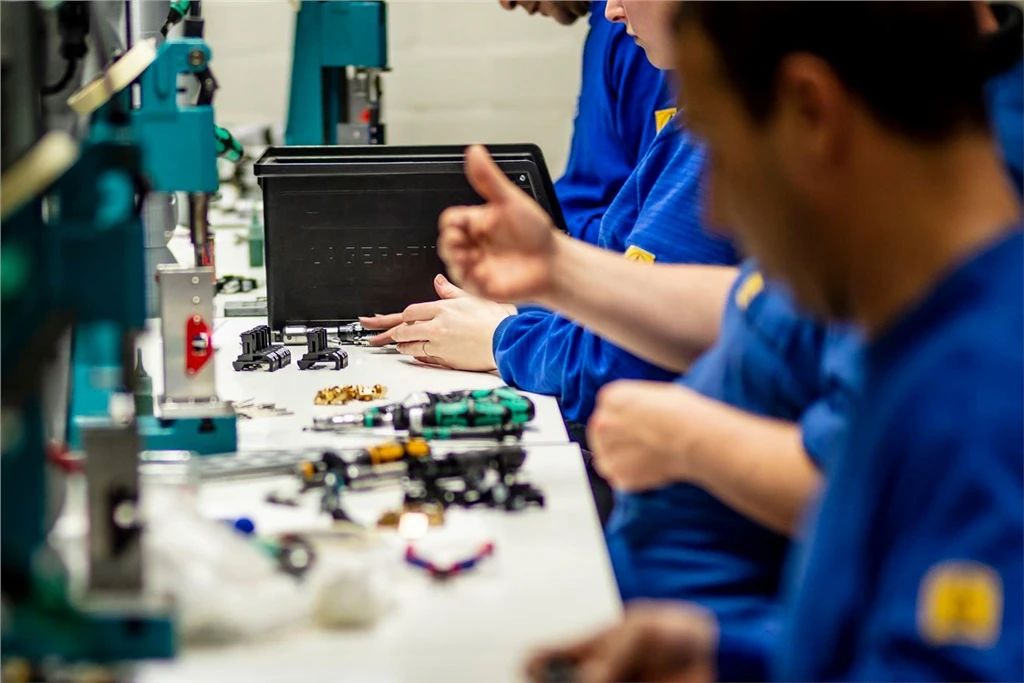

Ultimaker每天生产约400个滑块零件,由两个单独的塑胶体组成,它们在装配到3D打印机前必须先压合衬套、将皮带和弹簧夹紧在一起。生产这些组件曾经仰赖全手工完成,但藉助于3D打印治具,组装将更加轻松、生产效率更高。

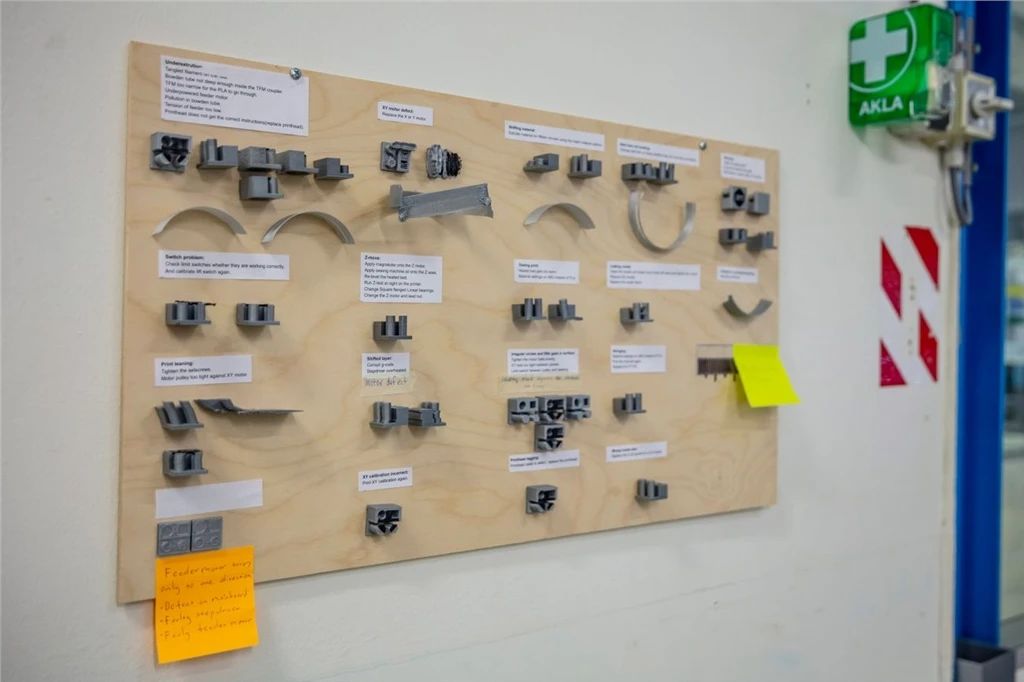

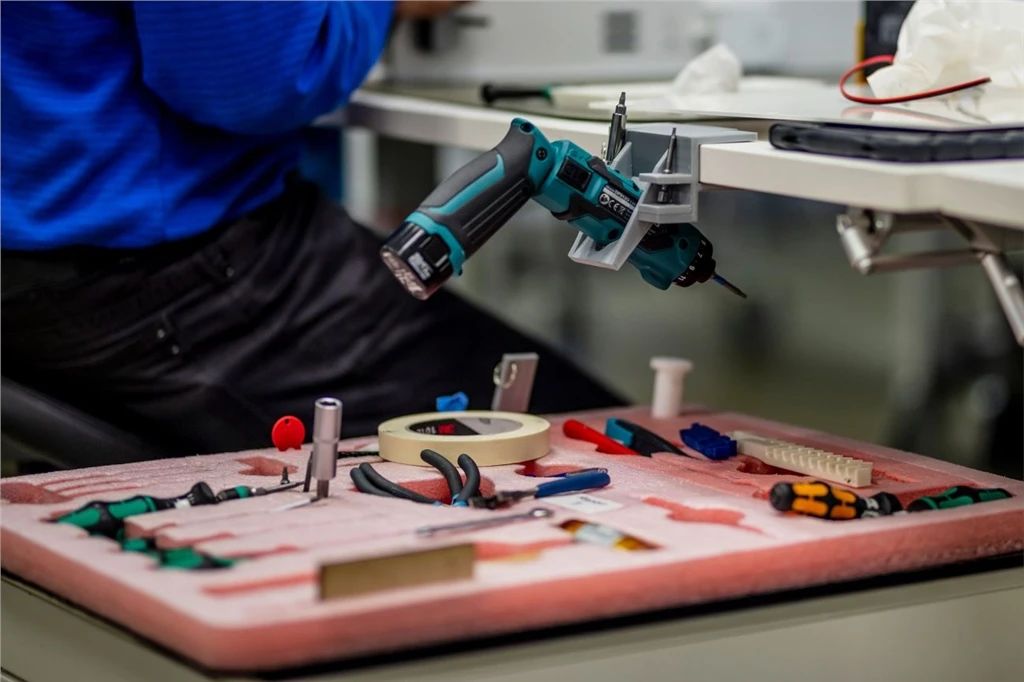

防呆泡棉还能防止工具遗失,此外也使用自家的3D打印机制造辅助工具──这些治具及放置架能更加人性化的符合使用者需求。



3D打印的核心组件

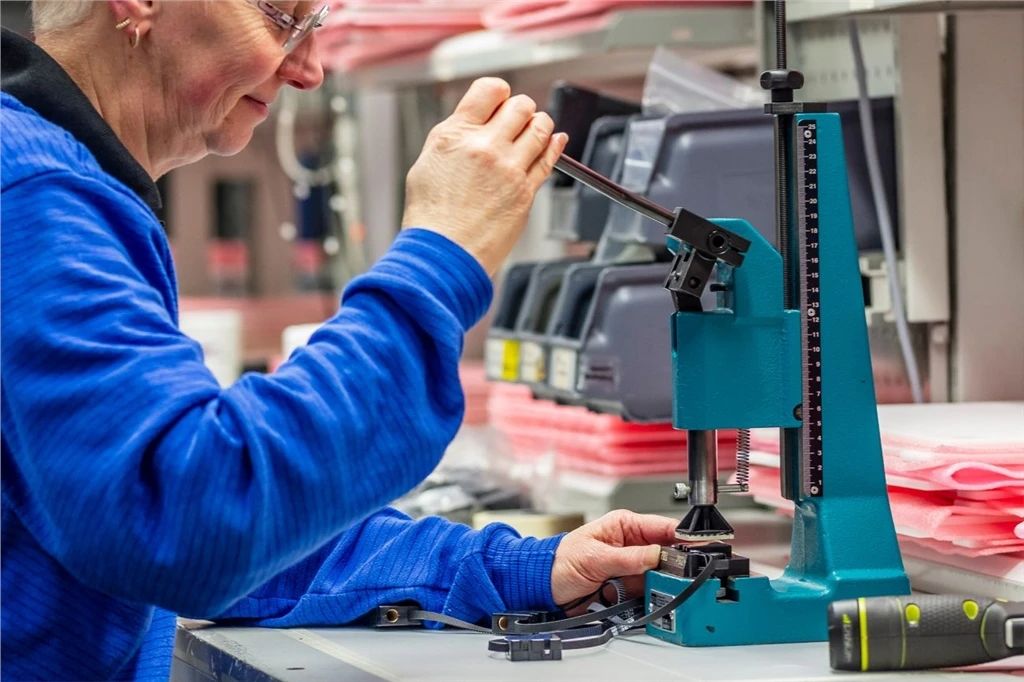

3D打印喷嘴手工组装后放入压力机密封,不同的AABBCC打印喷嘴都有专属的工作站,最后进行质量检测。



Ultimaker打印喷嘴准备进行质量检测)

安全及性能测试

Ultimaker非常重视产品安全,所有的3D打印机都须符合国际安全标准和法规,其中Ultimaker S5更必须通过压力电路测试,以确保它可以独立并安全的使用。

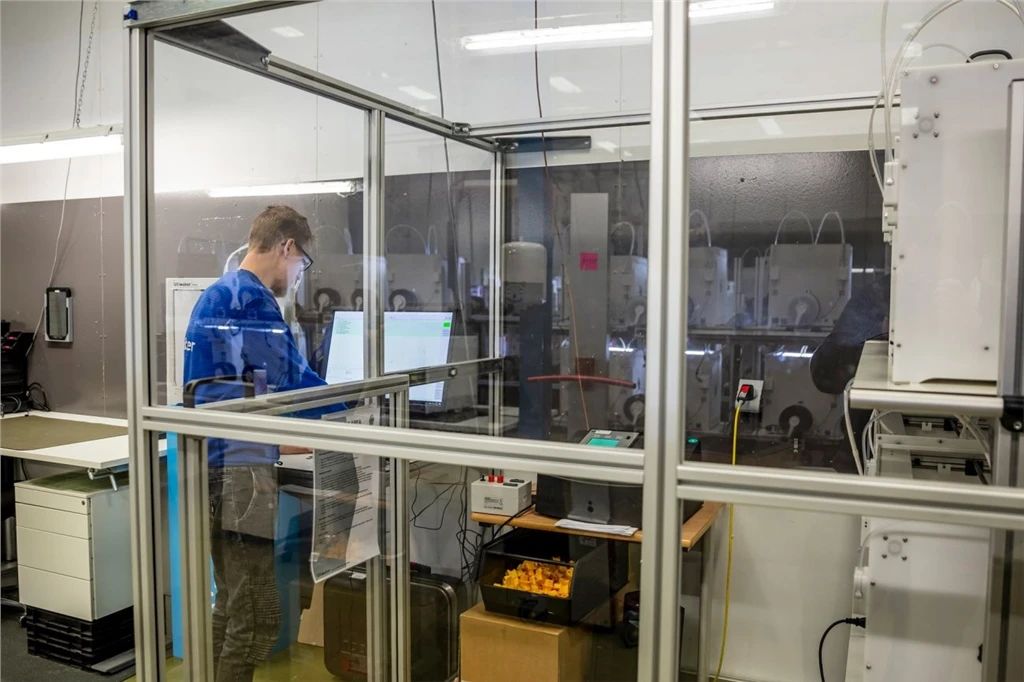

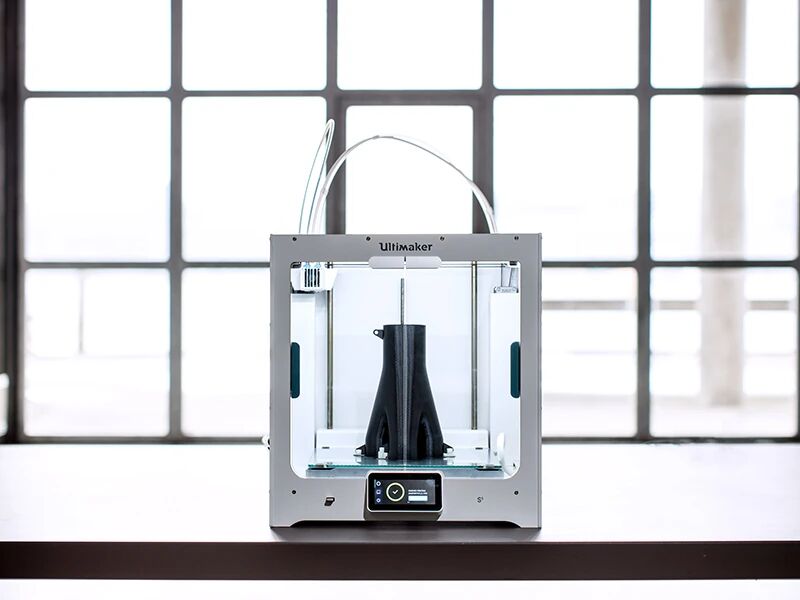

(压力测试中的Ultimaker S5 3D打印机

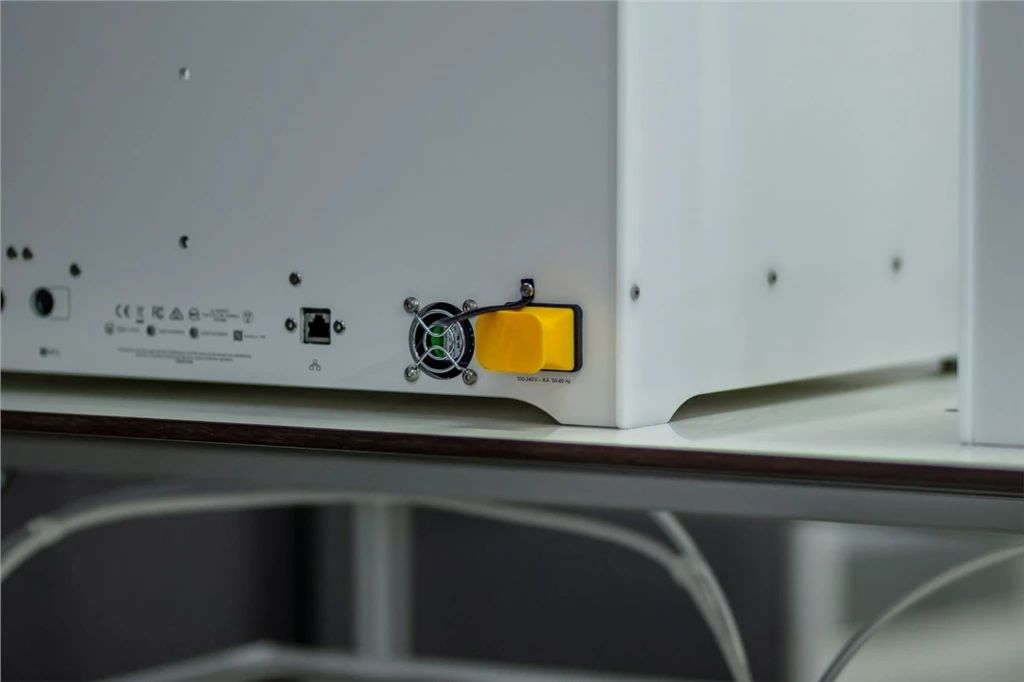

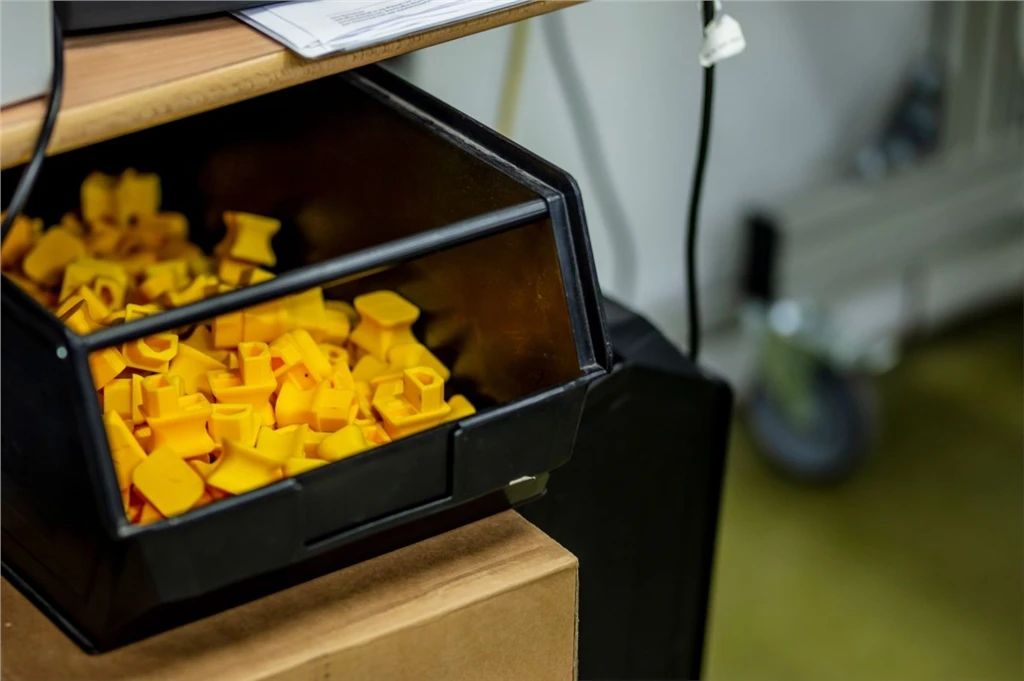

(这些3D打印的黄色安全插头,由内部工程师在设计和制造、简化测试过程)

(安全插头有两大功能:它将电源开关保持在关闭位置,并塞住电源插孔,表示3D打印机尚未经过测试。)



所有3D打印机都经过XY校准,适用于AA-AAAA-BB双喷头系统,因此开箱即可进行双料打印;Wi-Fi和摄影机也经过测试,以确保客户获得的质量。

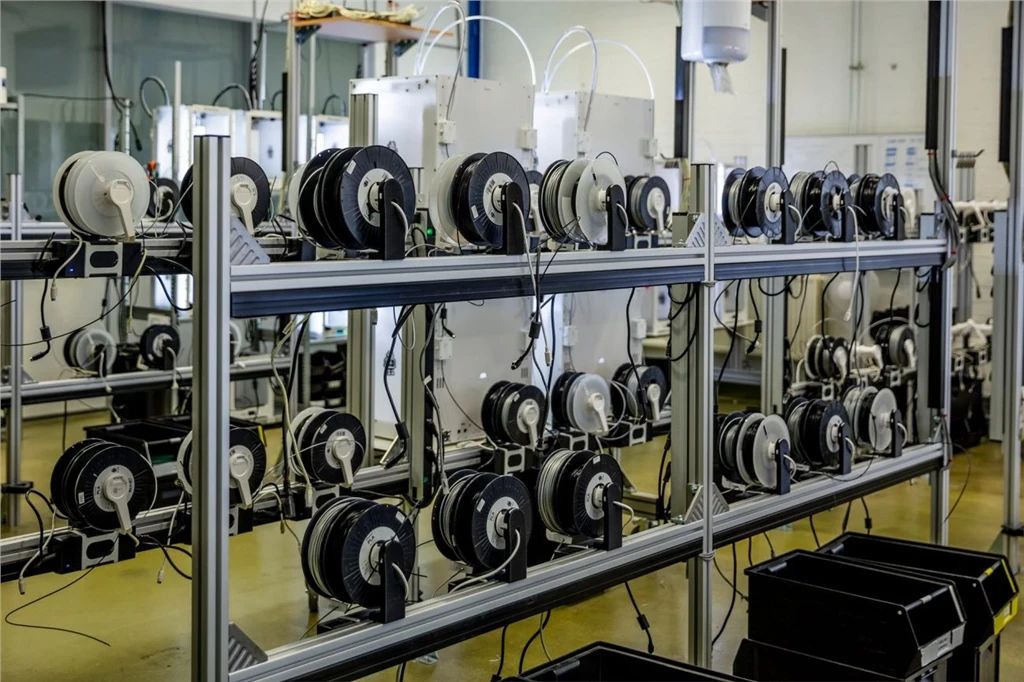

(每台3D打印机都经过XY校准,并通过45分钟以上的3D打印测试。)

成功和不成功的「minical」(测试用的3D打印模型)标示,让测试员了解未通过的3D打印机可能发生问题的原因;而每个成功出货的Ultimaker 3D打印机都会包含一个由该机器打印完成的单色打印物件(通常是小机器人)。

经过的层层检验,每一台质量精良、安全无虞的Ultimaker 3D打印机才能被运送至客户手中,成为各位工业制造与打样的得力助手。作为Ultimaker代理,我们始终相信「打印质量决定产品价值」,Ultimaker注重每一个环节,并提供企业最精良的制造设备;现在就能立刻联络我们,创造属于你的产品价值。
